Het diktaat kan alleen via BrightSpace ge-download worden en is ook alleen voor jullie ogen bestemd!!!!
Eerst even zoals je anders ook doet, op BrightSpace inloggen, dan pas op de [Download Diktaat] link klikken
De studiewijzer in Brightspace openen
Presentaties tijdens de lessen:
Iedere week is er een nieuwe huiswerkopgave. Dit is geen opdracht uit een boekje, maar meer een eerste aanzet om zelf aan de slag te gaan met de stof van de les. Ook mag je naar eigen inzicht vrij ontwerpen en je eigen componenten kiezen. Met name de keuze van componenten en wat die kosten, beinvloed het ontwerp. Gebruik alle tools die tot je beschikking staan, ook de opbouw die je tijdens het practicum maakt kan je inspireren.
Practicum handleiding voor VE-I
Downloaden in Brightspace!
Practicum handleiding hier downloaden
Datasheet voor de toroid waarop je de gekoppelde spoel gaat wikkelen. datasheet
Caspoc Simulatie
Hiermee kan je de gehele boost converter met UC3843 simuleren, downloaden en op je eigen laptop uitpakken, bevat licentie en simulatievoorbeeld
Maak screenshots van de scope afbeeldingen door in het menu "Tools/Export bitmap PNG" te selecteren. Voor de LaTeX gebruikers, je kan ook een pdf printen via "File/Print" en dan printen naar pdf te selecteren.
Dootr opd e onderstaande figuren te klikken kan je de simulaties downloaden, maar ze staan ook in je Caspoc2015Practicum download in de folder Caspoc2017/Samples/VermogenselektronicaI

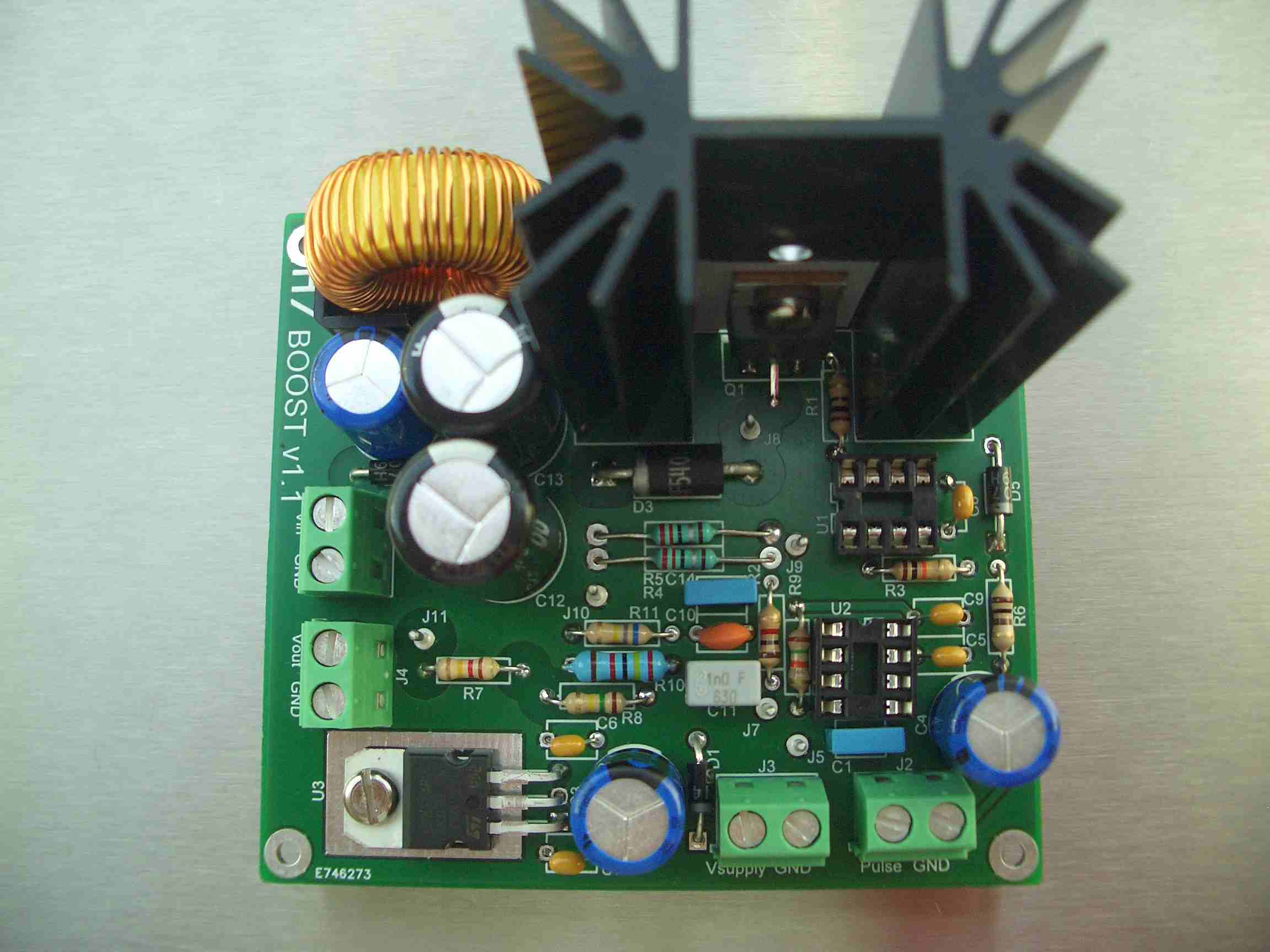

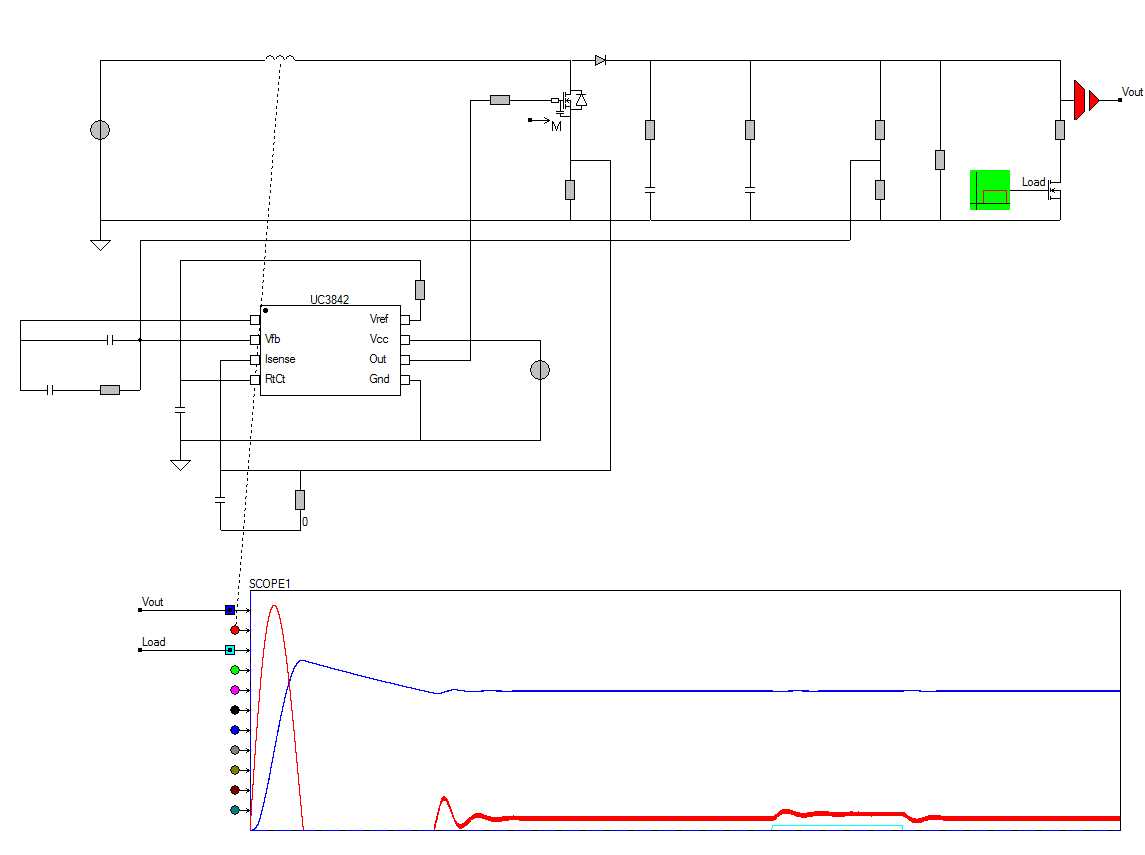

In deze les gaan we een boost converter simuleren in Caspoc. Bouw de simulatie en geef de correcte parameters zoals in de practicumhandleiding beschreven is.
Maak de simulaties met de UC3842. In het simulatie voorbeeld staat al een voorbeeld(maak een kopie) met alle belangrijke componenten. Je moet er alleen zelf R en C aan toevoegen en de benodigde componenten verbinden. Componenten die je niet gebruikt verwijder je uit de simulatie.
In deze les ga je herhalen wat je in lesweek 2 deed, maar nu maak je het op een breadboard en maak je screenshots op je Tektronix oscilloscope. GEEN foto van het scherm in je verslag plakken!!!! Het simulatievoorbeeld lat zien hoe je de componenten op het breadboard kan configureren.
In deze les ga je een voltage mode buck converter op het breadboard maken. Als resultaat maak je een screenshot van de Tektronix oscilloscope van het opstarten van deze buck converter.
Als eerste wikkel je een gekoppelde spoel met twee wikkelingen, dusdanig dat je ongeveer 150uH per wikkeling hebt.
De uitgangspanning zal lager zijn dan wat je uit de simulatie zou verwachten. Dat komt door alle parasitaire componenten, bijvoorbeeld de ongekoppelde p[arasitaire inductiviteiten van ed spoel, waardoor de koppeling veel lager is dan je zou verwachten. Onderstaande simulatie laat dit zien.
Buck converter 12/24 to 5 volt usb
Extra simulatie oefeningen ELOMVO 2025-2026
Er zijn voor dit practicum 3 tools beschikbaar:
Practicum simulatie met voorbeelden in les1
Zip file downloaden en uitpakken. Caspoc2015.exe starten en in les1 staan simulatievoorbeelden van een Boost converter.
Formule blad dat je tijdens het tentamen erbij mag/moet hebben:
